Tóm tắt bài viết: Đúc phun đầu nốilà một quy trình sản xuất quan trọng để sản xuất vỏ nhựa bền, chính xác và các bộ phận cách điện dùng trong đầu nối điện tử. Từ lựa chọn vật liệu và kỹ thuật khuôn đến kiểm tra kích thước và tính nhất quán trong sản xuất, mọi giai đoạn đều ảnh hưởng đến hiệu suất của đầu nối.Kỳ Nhânchuyên về các giải pháp đúc đầu nối chính xác, cung cấp công cụ tùy chỉnh, gia công chính xác và hỗ trợ sản xuất cho các ứng dụng trong điện tử ô tô, thiết bị gia dụng, thiết bị công nghiệp và các sản phẩm điện tử khác. Hiểu được quy trình này sẽ giúp các nhà thiết kế sản phẩm và nhóm mua hàng đưa ra quyết định sáng suốt về chất lượng, chi phí và độ tin cậy sản xuất lâu dài.

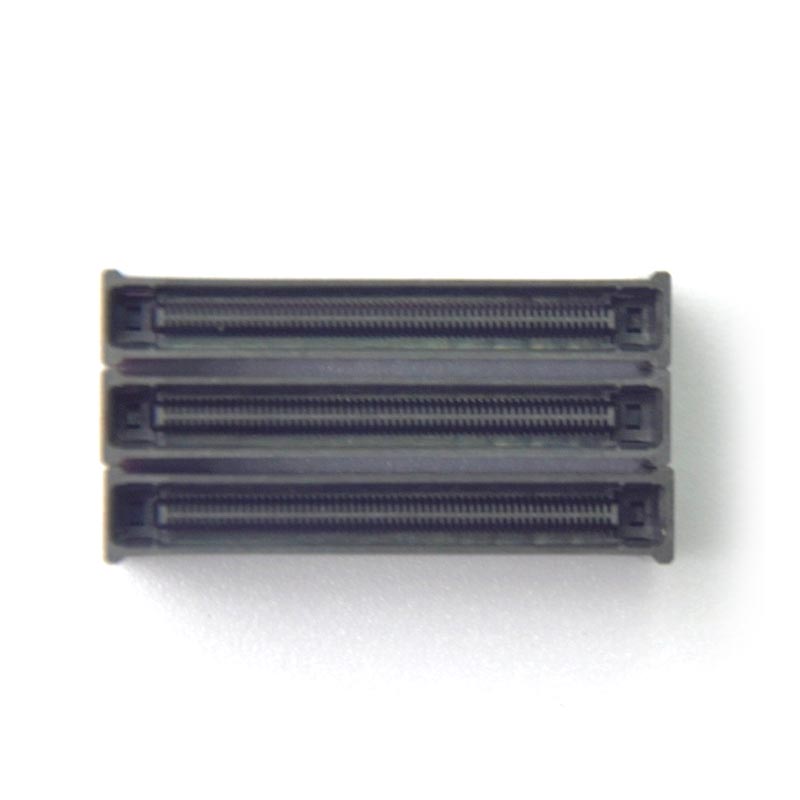

Đúc phun đầu nối là một quy trình sản xuất trong đó vật liệu nhựa nhiệt dẻo nóng chảy được bơm vào khoang khuôn được thiết kế chính xác, làm mát và đẩy ra để tạo ra một bộ phận hoàn thiện. Nó được sử dụng rộng rãi để sản xuất vỏ nhựa, giá đỡ thiết bị đầu cuối, cấu trúc cách điện, vỏ bảo vệ và các bộ phận khác cần thiết cho đầu nối điện và điện tử.
Không giống như nhiều thành phần nhựa thông dụng, các bộ phận đầu nối thường có các lỗ nhỏ, thành mỏng, tính năng khóa phức tạp và các vị trí đầu cuối cách đều nhau. Các tính năng này phải hoạt động cùng với các điểm tiếp xúc kim loại và các bộ phận giao phối. Ngay cả một sai lệch kích thước nhỏ cũng có thể ảnh hưởng đến việc lắp ráp, lực chèn, căn chỉnh đầu cuối hoặc độ tin cậy của kết nối điện.
Vì lý do này, việc đúc đầu nối thành công phụ thuộc vào kỹ thuật vật liệu phối hợp, thiết kế khuôn, cài đặt máy và quy trình kiểm tra. Qiren cung cấp các giải pháp ép phun đầu nối chính xác cho khách hàng đang tìm kiếm các bộ phận và dụng cụ nhựa tùy chỉnh cho các ứng dụng đòi hỏi khắt khe.
Các ứng dụng điển hình bao gồm:
Độ chính xác là yếu tố cơ bản đối với hiệu suất của đầu nối vì vỏ đúc thiết lập vị trí và giá đỡ của các tiếp điểm dẫn điện. Kích thước của nó ảnh hưởng đến cách các thành phần khớp với nhau, cách các thiết bị đầu cuối được bảo mật và cách đầu nối hoạt động trong quá trình sử dụng nhiều lần.
Một số yếu tố làm cho việc đúc đầu nối chính xác đòi hỏi khắt khe hơn nhiều ứng dụng đúc nhựa thông thường.
Khoảng cách đầu cuối, kích thước khoang, cấu trúc khóa và bề mặt tiếp xúc phải phù hợp với bản vẽ kỹ thuật đã được phê duyệt. Dung sai phải được thiết lập theo yêu cầu chức năng của từng bộ phận thay vì áp dụng dung sai chặt chẽ không cần thiết cho mọi tính năng.
Vỏ nhựa phải có khả năng cách nhiệt phù hợp với môi trường hoạt động dự định. Lựa chọn vật liệu, độ dày thành, khoảng cách đường rò, khe hở và sự hiện diện của các khoảng trống hoặc nhiễm bẩn có thể ảnh hưởng đến an toàn điện. Các yêu cầu cần được đánh giá dựa trên các tiêu chuẩn sản phẩm và điều kiện vận hành hiện hành.
Vỏ đầu nối có thể chịu lực chèn, độ rung, thay đổi nhiệt độ và chu kỳ tiếp xúc lặp đi lặp lại. Thành phần đúc phải giữ được hình dạng và hỗ trợ các đầu cuối mà không bị nứt, biến dạng quá mức hoặc mất khả năng giữ.
Một nguyên mẫu thành công chỉ là điểm khởi đầu. Các nhà sản xuất phải duy trì các kích thước và hiệu suất chức năng có thể lặp lại trong các lô sản xuất, khoang khuôn và lô nguyên liệu. Quá trình xử lý ổn định giúp giảm thiểu phế liệu, việc làm lại và gián đoạn lắp ráp có thể tránh được.
Việc lựa chọn vật liệu ảnh hưởng đến khả năng tạo khuôn, độ co ngót, khả năng chịu nhiệt, hiệu suất cách nhiệt, độ bền cơ học, độ nhạy ẩm và chi phí thành phần cuối cùng. Loại nhựa tốt nhất phụ thuộc vào thiết kế và môi trường hoạt động của đầu nối.
| Vật liệu | Đặc điểm chính | Ứng dụng tiềm năng | Cân nhắc lựa chọn |
|---|---|---|---|
| PBT | Ổn định kích thước tốt và cách điện | Vỏ điện và đầu nối thiết bị | Đánh giá các điều kiện tiếp xúc với nhiệt, độ co ngót và độ ẩm. |
| PA (Nylon) | Độ bền cơ học tốt và độ dẻo dai | Đầu nối ô tô và công nghiệp | Xem xét sự hấp thụ độ ẩm và ảnh hưởng của nó đến kích thước. |
| LCP | Khả năng cong vênh thấp và phù hợp với các thiết kế có bước cao | Đầu nối điện tử nhỏ gọn và mật độ cao | Yêu cầu kiểm soát cẩn thận dòng nguyên liệu và điều kiện đúc. |
| PPS | Khả năng chịu nhiệt độ cao và kháng hóa chất | Ứng dụng điện và công nghiệp chuyên dụng | Đánh giá các yêu cầu xử lý, chi phí và thiết kế cơ khí. |
| Nhựa gia cố bằng sợi thủy tinh | Cải thiện độ cứng và giảm độ co ngót theo hướng trong các công thức phù hợp | Vỏ kết nối kết cấu | Định hướng sợi có thể ảnh hưởng đến độ cong vênh và độ chính xác kích thước. |
Những vật liệu này không thể thay thế cho nhau. Các kỹ sư nên xem xét loại nhựa, nhiệt độ vận hành, yêu cầu về khả năng chống cháy, tính chất điện môi, mức độ tiếp xúc với hóa chất và các yêu cầu quy định hiện hành trước khi hoàn thiện thông số kỹ thuật.
Để được hướng dẫn thêm, hãy khám phá các giải pháp ép phun đầu nối của Qiren và khả năng sản xuất khuôn chính xác liên quan.
Một dự án ép phun đầu nối đáng tin cậy tuân theo một quy trình làm việc có cấu trúc. Trình tự có thể khác nhau tùy thuộc vào hình dạng thành phần, yêu cầu hạt dao, khối lượng sản xuất và tiêu chí kiểm tra, nhưng các giai đoạn thiết yếu vẫn tương tự nhau.
Đối với các đầu nối có chứa các đầu nối kim loại, việc định vị và giữ miếng chèn cần được chú ý đặc biệt. Việc tải hoặc lắp ráp hạt dao tự động có thể phù hợp với các chương trình có khối lượng lớn hơn, miễn là thiết bị có thể duy trì sự liên kết thành phần một cách nhất quán.
Các quyết định thiết kế được đưa ra trước khi bắt đầu gia công dụng cụ có thể ngăn chặn những sửa đổi tốn kém sau này. Việc đánh giá thiết kế cho khả năng sản xuất nên xem xét cách thành phần sẽ lấp đầy, làm mát, đẩy ra, lắp ráp và hoạt động trong ứng dụng cuối cùng của nó.
Trong thực tế, độ dày thành tương đối đồng đều sẽ giúp thúc đẩy quá trình làm đầy và làm mát ổn định. Sự chuyển đổi độ dày đột ngột có thể góp phần tạo ra các vết lún, ứng suất bên trong hoặc cong vênh. Các gân và phần lồi phải được thiết kế để cung cấp độ bền cần thiết mà không tạo ra những phần dày không cần thiết.
Vị trí cổng ảnh hưởng đến kiểu hàn, vị trí đường hàn, độ kín và hình dáng bề mặt. Trong vỏ đầu nối, cổng phải được định vị có tính đến các bề mặt tiếp xúc quan trọng, các túi đầu cuối và các khu vực chịu ứng suất cơ học.
Góc dự thảo thích hợp và hệ thống đẩy được thiết kế tốt giúp giải phóng các bộ phận đúc mà không làm hỏng các tính năng tinh tế. Bản phác thảo yêu cầu phụ thuộc vào loại nhựa, kết cấu bề mặt, hình dạng bộ phận và yêu cầu về kích thước.
Đối với đầu nối đúc chèn, các đầu nối kim loại phải giữ nguyên ở các vị trí đã chỉ định trong suốt quá trình phun và làm mát. Hỗ trợ khuôn, độ chính xác khi nạp hạt dao, dòng nhựa và độ giãn nở nhiệt đều ảnh hưởng đến mối quan hệ cuối cùng giữa vỏ nhựa và các thành phần kim loại.
Thực hành thiết kế hữu ích bao gồm:
Kiểm soát chất lượng đối với việc ép phun đầu nối phải giải quyết cả hình thức bên ngoài của bộ phận đúc và hiệu suất chức năng của nó. Một bộ phận có thể trông có thể chấp nhận được trong khi vẫn có độ lệch đầu cuối, độ lệch kích thước hoặc khả năng giữ cơ học không đủ.
Kế hoạch kiểm tra thực tế có thể bao gồm các biện pháp kiểm soát sau:
Các khiếm khuyết thường gặp và nguyên nhân tiềm ẩn của chúng bao gồm:
| Khuyết điểm | Nguyên nhân có thể | Phương pháp khắc phục |
|---|---|---|
| đèn flash | Khe hở trên đường phân khuôn, áp suất quá mức hoặc mòn khuôn | Kiểm tra tình trạng dụng cụ và tối ưu hóa cài đặt xử lý. |
| Cú đánh ngắn | Làm đầy không đủ, dòng chảy bị hạn chế hoặc thông gió không đầy đủ | Xem lại các thông số thiết kế cổng, thông gió và làm đầy. |
| Warpage | Làm mát không đồng đều, định hướng vật liệu hoặc độ co chênh lệch | Cải thiện cân bằng làm mát và xem xét lựa chọn hình học và vật liệu. |
| Dấu chìm | Phần dày hoặc đóng gói và làm mát không đủ | Tối ưu hóa hình dạng tường và điều kiện đóng gói. |
| Sai lệch thiết bị đầu cuối | Chuyển động chèn, biến thể dụng cụ hoặc tải không nhất quán | Cải thiện vị trí chèn, hỗ trợ và xác minh kích thước. |
Giới hạn chấp nhận và tần suất thử nghiệm phải được xác định theo thông số kỹ thuật của sản phẩm, yêu cầu của khách hàng và mức độ rủi ro. Đối với các ứng dụng quan trọng về an toàn hoặc có độ tin cậy cao, có thể cần phải xác nhận thêm.
Không phải mọi đầu nối đều yêu cầu chiến lược kiểm tra hoặc đầu tư dụng cụ giống nhau. Sự so sánh sau đây minh họa các yêu cầu ứng dụng ảnh hưởng như thế nào đến phương pháp sản xuất.
| Yêu cầu | Đầu nối tiêu chuẩn | Đầu nối chính xác |
|---|---|---|
| Hình học | Tính năng tương đối đơn giản | Các lỗ sâu răng và các chi tiết phức tạp |
| Chiến lược khoan dung | Dựa trên yêu cầu lắp ráp chung | Các tính năng quan trọng nhận được giới hạn chặt chẽ hơn, dựa trên chức năng |
| Dụng cụ | Cấu hình khuôn thông thường khi phù hợp | Kiểm soát khoang, làm mát, thông gió và căn chỉnh đòi hỏi khắt khe hơn |
| Điều tra | Kiểm tra trực quan và kích thước | Đo lường chi tiết và xác minh chức năng bổ sung |
| Rủi ro quy trình | Chủ yếu liên quan đến điền và kích thước chung | Có thể bao gồm vị trí đầu cuối, sự phù hợp khi giao phối, độ cong vênh và khả năng giữ lại |
Sự khác biệt không chỉ đơn giản là vấn đề kích thước sản phẩm. Một đầu nối nhỏ có thể yêu cầu dụng cụ rất phức tạp nếu nó chứa các đầu cuối có khoảng cách gần nhau hoặc phải duy trì sự căn chỉnh chính xác với bảng mạch. Các yêu cầu kỹ thuật nên xác định quy trình thay vì các giả định chỉ dựa trên hình thức bên ngoài.
Lựa chọn nhà cung cấp có nghĩa là đánh giá khả năng biến các yêu cầu kỹ thuật thành kết quả sản xuất có thể lặp lại. Báo giá cạnh tranh rất quan trọng nhưng chất lượng dụng cụ, độ ổn định của quy trình, thông tin liên lạc và hỗ trợ kỹ thuật cũng ảnh hưởng đến tổng chi phí sở hữu.
Khi đánh giá một nhà sản xuất khuôn ép phun đầu nối, hãy xem xét các câu hỏi sau:
Kỳ Nhân Electronics tập trung vào khuôn nối nhựa chính xác và các giải pháp ép phun tùy chỉnh. Theo thông tin sản phẩm của mình, công ty nhấn mạnh khả năng dung sai danh nghĩa là ±0,01 mm, tỷ lệ hiệu suất được báo cáo lên tới 99,2%, thép khuôn của Đức, phân tích dòng chảy khuôn và quản lý xưởng tích hợp MES. Những số liệu này phải được xác nhận dựa trên hình dạng bộ phận cụ thể, vật liệu, phương pháp đo và điều kiện sản xuất trong quá trình đánh giá dự án.
Kỳ Nhân cũng mô tả hỗ trợ tối ưu hóa và nâng cấp khuôn trong năm đầu tiên sử dụng khuôn. Người mua có thể thảo luận về những khả năng này cùng với các yêu cầu đối với thiết kế đầu nối của riêng họ thay vì chỉ dựa vào thông số kỹ thuật chung.
Để biết thông tin liên quan đến sản xuất, hãy truy cập trang sản phẩm Connector Ép phun hoặc khám phá trang web sản xuất linh kiện và khuôn mẫu chính xác của Qiren.
Nó được sử dụng để sản xuất vỏ đầu nối bằng nhựa, thân cách điện, giá đỡ đầu cuối, vỏ bảo vệ và các bộ phận khác yêu cầu hình học chính xác và khả năng sản xuất lặp lại. Các ứng dụng điển hình bao gồm điện tử ô tô, thiết bị gia dụng, tự động hóa công nghiệp và thiết bị điện tử tiêu dùng.
Không có vật liệu tốt nhất cho mọi đầu nối. PBT và nylon là những lựa chọn phổ biến cho nhiều ứng dụng điện và cơ khí, trong khi LCP và PPS có thể phù hợp với các thiết kế có yêu cầu khắt khe về kích thước hoặc nhiệt. Lựa chọn cuối cùng phụ thuộc vào môi trường hoạt động của đầu nối, thông số kỹ thuật điện, tải trọng cơ học và mục tiêu chi phí.
Dung sai có thể đạt được phụ thuộc vào hình dạng bộ phận, đặc tính nhựa, kết cấu khuôn, độ ổn định của quy trình và phương pháp đo. Qiren liệt kê dung sai danh nghĩa là ±0,01 mm đối với sản phẩm đúc chính xác của mình. Người mua nên xác nhận xem dung sai này có khả thi đối với từng tính năng quan trọng trong thiết kế cụ thể của họ hay không.
Các nguyên nhân phổ biến bao gồm xử lý vật liệu không phù hợp, thông gió kém, thông số xử lý không chính xác, làm mát không đều, mòn khuôn và định vị hạt dao không chính xác. Đánh giá thiết kế có cấu trúc, cửa sổ quy trình được kiểm soát và kế hoạch kiểm tra dựa trên rủi ro có thể giúp xác định và giảm thiểu những vấn đề này.
Đúng. Khuôn chèn có thể đóng gói hoặc hỗ trợ các thiết bị đầu cuối kim loại trong vỏ đầu nối bằng nhựa. Quá trình này yêu cầu vị trí chèn thích hợp, hỗ trợ khuôn, khả năng tương thích vật liệu và xác minh sự liên kết và giữ chân của thiết bị đầu cuối.
Đúng. Ép phun rất phù hợp với việc sản xuất khối lượng lớn, lặp lại khi dụng cụ, điều kiện chu trình, xử lý vật liệu và kiểm tra được kiểm soát đúng cách. Khuôn nhiều khoang và tự động hóa phù hợp có thể cải thiện sản lượng, mặc dù tính phù hợp của chúng phụ thuộc vào độ phức tạp và nhu cầu của sản phẩm.
Cung cấp bản vẽ kỹ thuật 2D, tệp CAD 3D, các yêu cầu về vật liệu hoặc nhựa dự định, dung sai tới hạn, nhu cầu hàng năm, môi trường dịch vụ dự kiến và bất kỳ thông số kỹ thuật chức năng hoặc quy định nào. Đồng thời làm rõ liệu bạn cần sản xuất khuôn, các bộ phận đúc, khuôn chèn hay giải pháp kết hợp.
Đúc phun đầu nối kết hợp dụng cụ chính xác, lựa chọn vật liệu phù hợp, xử lý có kiểm soát và xác minh chất lượng dành riêng cho ứng dụng. Mỗi quyết định đều ảnh hưởng đến mức độ phù hợp chính xác của đầu nối, mức độ hỗ trợ đáng tin cậy của đầu nối và mức độ ổn định của đầu nối theo thời gian. Bằng cách xác định sớm các khía cạnh quan trọng và thiết lập các yêu cầu kiểm tra rõ ràng, nhà phát triển sản phẩm có thể giảm thiểu các khiếm khuyết có thể tránh được và đưa ra quyết định tìm nguồn cung ứng sáng suốt hơn.
Kỳ Nhân cung cấp các giải pháp sản xuất khuôn kết nối chính xác và các giải pháp đúc tùy chỉnh cho các ứng dụng điện tử, ô tô, thiết bị và công nghiệp. Nếu bạn đang phát triển một đầu nối mới hoặc cải tiến quy trình sản xuất hiện có,liên hệ với chúng tôiđể thảo luận về bản vẽ, yêu cầu vật liệu, thông số kỹ thuật dụng cụ và mục tiêu sản xuất của bạn. Làm việc với Qiren để đánh giá giải pháp sản xuất thực tế phù hợp với nhu cầu về độ chính xác, chất lượng và giao hàng của dự án của bạn.
