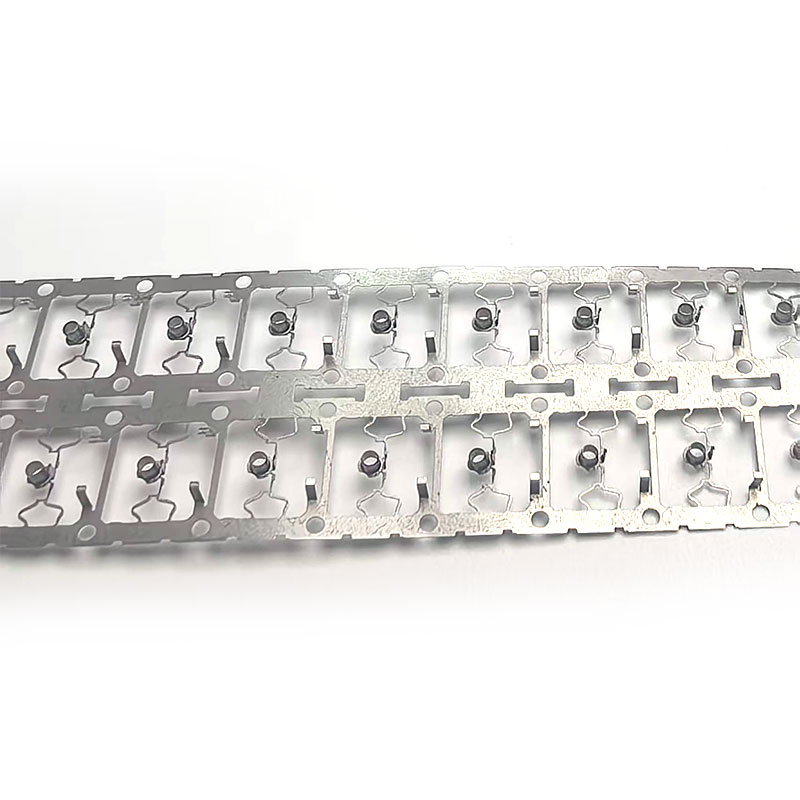

Bộ phận dập chính xác điện tửrất cần thiết để sản xuất các bộ phận nhỏ gọn, dẫn điện và có độ chính xác cao được sử dụng trong các đầu nối, cảm biến, thiết bị điện tử ô tô và thiết bị liên lạc.Kỳ Nhânkết hợp dập chính xác với công nghệ EDM để sản xuất các bộ phận kim loại phức tạp với dung sai kích thước xuống tới ±0,005 mm, hỗ trợ cả việc phát triển nguyên mẫu và sản xuất số lượng lớn.
Khi các sản phẩm điện tử trở nên nhỏ hơn, mỏng hơn và tích hợp nhiều hơn, các nhà sản xuất cần các bộ phận kim loại có thể duy trì kích thước chặt chẽ đồng thời mang lại độ dẫn điện ổn định, độ bền cơ học và hiệu suất lắp ráp đáng tin cậy. Dập điện tử chính xác cung cấp một cách hiệu quả để tạo thành các thiết bị đầu cuối, bộ phận tiếp xúc, bộ phận che chắn, bộ phận lò xo và các cấu trúc kim loại phức tạp khác ở quy mô sản xuất. Bằng cách kết hợp sản xuất khuôn EDM, dập chính xác, kiểm tra thông minh và kiểm soát quy trình, Qiren cung cấp các giải pháp tùy chỉnh cho thiết bị điện tử, điện tử ô tô, thiết bị y tế và ứng dụng truyền thông. Khả năng dung sai kích thước ±0,005 mm được báo cáo, khả năng thích ứng vật liệu và kiểm soát chất lượng bề mặt giúp cho việc dập chính xác phù hợp với các ứng dụng linh kiện điện tử đòi hỏi khắt khe.
Mục lục
- Tại sao các bộ phận dập chính xác điện tử lại quan trọng?
- Ưu điểm chính là gì?
- Những vật liệu nào có thể được sử dụng?
- Các bộ phận dập chính xác được sản xuất như thế nào?
- Chúng được sử dụng ở đâu?
- Người mua nên chọn nhà cung cấp Dập chính xác như thế nào?
- Câu hỏi thường gặp
- Phần kết luận
Tại sao các bộ phận dập chính xác điện tử lại quan trọng?
Các sản phẩm điện tử hiện đại ngày càng phụ thuộc vào các linh kiện kim loại thu nhỏ. Đầu nối, bộ phận che chắn, lò xo tiếp điểm, bộ phận pin hoặc bộ phận dẫn điện có thể chỉ bằng một phần nhỏ kích thước của bộ phận cơ khí thông thường nhưng có thể ảnh hưởng trực tiếp đến hiệu suất của sản phẩm hoàn chỉnh.
Đây là lý do tại sao việc dập chính xác không chỉ đơn giản là cắt và tạo hình kim loại tấm. Quá trình sản xuất phải kiểm soát độ chính xác về kích thước, độ biến dạng của vật liệu, vệt, chất lượng bề mặt và độ lặp lại. Đối với các ứng dụng điện tử, ngay cả độ lệch kích thước nhỏ cũng có thể ảnh hưởng đến áp suất tiếp xúc, lực chèn, độ dẫn điện, độ thẳng hàng của cụm hoặc tuổi thọ của sản phẩm.
Theo thông tin sản phẩm của Qiren, hoạt động dập của nó kết hợp xử lý khuôn EDM với công nghệ kiểm tra và dập chính xác. Công ty tuyên bố rằng quy trình của họ có thể đạt được dung sai chặt chẽ tới ± 0,005 mm cho các ứng dụng phù hợp, bao gồm các bộ phận có hình dạng phức tạp, các bộ phận có lỗ siêu nhỏ và vật liệu siêu mỏng dưới 0,1 mm.
Sự kết hợp này làm cho việc dập chính xác trở nên đặc biệt có giá trị khi các nhà sản xuất cần các bộ phận có thể lặp lại với số lượng lớn mà không làm mất đi tính nhất quán về kích thước.
Ưu điểm chính của các bộ phận dập chính xác điện tử là gì?
1. Độ chính xác kích thước cao
Các linh kiện điện tử chính xác thường yêu cầu kích thước được kiểm soát chặt chẽ để phù hợp với các cụm lắp ráp thu nhỏ. Thiết kế khuôn tiên tiến, gia công EDM và các thông số dập được kiểm soát có thể làm giảm sự biến đổi kích thước và cải thiện tính nhất quán của từng bộ phận.
Đối với các đầu nối và các bộ phận dẫn điện khác, độ chính xác về kích thước ảnh hưởng trực tiếp đến hiệu suất kết nối. Hình dạng nhất quán giúp nhà sản xuất duy trì lực chèn có thể dự đoán được, vị trí tiếp xúc và khả năng tương thích lắp ráp.
2. Khả năng hình học phức tạp
Quy trình dập truyền thống có thể gặp phải những hạn chế khi các bộ phận có rãnh sâu, góc nhọn, lỗ bậc, phần hẹp hoặc các tính năng phức tạp khác. Dụng cụ được hỗ trợ bởi EDM có thể giúp tạo ra các cấu trúc khuôn phức tạp hơn cho những hình dạng đòi hỏi khắt khe này.
- Lỗ siêu nhỏ và khe hẹp
- Cấu trúc bậc thang và lõm
- Các vùng tiếp xúc tốt
- Tính năng góc nhọn
- Thành phần kim loại siêu mỏng
- Lò xo nhỏ và cấu trúc dẫn điện
3. Sản xuất hàng loạt hiệu quả
Sau khi khuôn dập đã được phát triển và xác nhận, quy trình này có thể tạo ra số lượng lớn các bộ phận đồng nhất với thời gian chu kỳ tương đối ngắn. Điều này làm cho việc dập chính xác trở nên đặc biệt hấp dẫn đối với các nhà sản xuất điện tử có khối lượng sản xuất ổn định.
4. Chất lượng bề mặt tốt hơn
Điều kiện bề mặt rất quan trọng đối với các thành phần điện và cơ khí. Các gờ, vết trầy xước, biến dạng hoặc bề mặt gồ ghề quá mức có thể gây ra các vấn đề về lắp ráp hoặc ảnh hưởng tiêu cực đến độ dẫn điện và khả năng chống mài mòn.
Kỳ Nhân mô tả việc sử dụng công nghệ xử lý EDM không tiếp xúc và hoàn thiện gương cho các ứng dụng đòi hỏi khắt khe, với độ nhám bề mặt được báo cáo là dưới Ra0,2 μm trong các điều kiện xử lý hiện hành.
Những vật liệu nào có thể được sử dụng?
Việc lựa chọn vật liệu phải dựa trên độ dẫn điện, độ bền, khả năng chống ăn mòn, độ cứng, đặc tính lò xo, đặc tính tạo hình, nhiệt độ vận hành và các yêu cầu ứng dụng cuối cùng.
| Loại vật liệu | Đặc điểm tiêu biểu | Ứng dụng tiềm năng |
|---|---|---|
| Hợp kim đồng | Độ dẫn điện và khả năng định dạng tốt | Thiết bị đầu cuối, tiếp điểm, linh kiện dẫn điện |
| thép không gỉ | Sức mạnh, khả năng chống ăn mòn, độ bền | Vỏ điện tử, lò xo, linh kiện kết cấu |
| Titan | Tỷ lệ cường độ trên trọng lượng cao và khả năng chống ăn mòn | Linh kiện điện tử và y tế chuyên dụng |
| Hợp kim có độ cứng cao | Chống mài mòn và ổn định cơ học | Yêu cầu các bộ phận chính xác và các bộ phận liên quan đến dụng cụ |
Việc lựa chọn vật liệu chính xác cũng ảnh hưởng đến tuổi thọ khuôn và chi phí sản xuất. Các vật liệu có độ cứng hoặc độ bền cao có thể yêu cầu các chiến lược gia công và dụng cụ chuyên dụng, khiến việc phân tích kỹ thuật trở nên quan trọng trước khi sản xuất hàng loạt.
Các bộ phận dập chính xác được sản xuất như thế nào?
Một dự án dập chính xác đáng tin cậy thường bắt đầu từ lâu trước lần sản xuất đầu tiên. Bản vẽ thành phần, đặc điểm kỹ thuật vật liệu, yêu cầu dung sai, độ hoàn thiện bề mặt, khối lượng hàng năm và môi trường ứng dụng đều phải được xem xét trong giai đoạn kỹ thuật.
Bước 1: Phân tích sản phẩm và bản vẽ
Các kỹ sư đánh giá hình dạng, dung sai, độ dày vật liệu, hướng tạo hình, kích thước tới hạn và rủi ro sản xuất tiềm ẩn. Phân tích thiết kế ban đầu có thể giúp xác định các đặc điểm có thể tạo ra biến dạng, nứt, gờ quá mức hoặc khó bảo trì công cụ.
Bước 2: Thiết kế khuôn chính xác
Khuôn dập xác định độ chính xác của thành phần cuối cùng có thể được hình thành. Đối với các bộ phận điện tử phức tạp, gia công EDM có thể được sử dụng để tạo ra các cấu trúc tinh xảo và các tính năng khuôn có độ chính xác cao.
Bước 3: Chuẩn bị nguyên liệu
Dải hoặc tấm kim loại được chọn phải đáp ứng độ dày, tính chất cơ lý và tình trạng bề mặt cần thiết. Tính nhất quán của vật liệu đặc biệt quan trọng khi có dung sai cực kỳ chặt chẽ.
Bước 4: Dập và tạo hình
Trong quá trình sản xuất, vật liệu trải qua các hoạt động dập được kiểm soát để đạt được các tính năng cắt, uốn, đục lỗ, tạo hình hoặc tiến bộ. Các thông số quy trình ổn định giúp duy trì khả năng lặp lại trong suốt lô sản xuất.
Bước 5: Kiểm tra kích thước và bề mặt
Kiểm tra xác minh các kích thước quan trọng và phát hiện các khiếm khuyết tiềm ẩn. Qiren báo cáo sử dụng thiết bị đo ba chiều, thiết bị kiểm tra quang học và kiểm tra độ cứng như một phần của quy trình kiểm soát chất lượng. Báo cáo chất lượng hàng loạt cũng có thể hỗ trợ truy xuất nguồn gốc sản xuất và sự chấp nhận của khách hàng.
Chúng được sử dụng ở đâu?
Các bộ phận dập điện tử chính xác được sử dụng trong nhiều ngành công nghiệp vì chúng có thể kết hợp các kích thước nhỏ với độ lặp lại cao và độ tin cậy về chức năng.
Điện tử tiêu dùng
Điện thoại thông minh, máy tính xách tay, thiết bị đeo và các sản phẩm nhỏ gọn khác yêu cầu các bộ phận kim loại thu nhỏ vừa khít với không gian bên trong bị hạn chế. Các ứng dụng có thể bao gồm ngăn chứa thẻ SIM, các thành phần giao diện Type-C, thiết bị đầu cuối tiếp xúc và cấu trúc kim loại liên quan đến FPC.
Điện tử ô tô
Việc sử dụng ngày càng tăng các hệ thống điều khiển điện tử và xe điện đã mở rộng nhu cầu về các linh kiện cơ khí và dẫn điện chính xác. Các ứng dụng tiềm năng bao gồm các bộ phận liên quan đến pin, lò xo rơle, thiết bị đầu cuối, bộ phận cảm biến và hệ thống kết nối điện.
Thiết bị y tế
Các thiết bị y tế có thể yêu cầu các bộ phận thu nhỏ với kích thước được kiểm soát và chất lượng bề mặt đáng tin cậy. Các bộ phận kim loại được dập chính xác có thể được sử dụng trong các bộ phận của dụng cụ vi mô, vỏ thiết bị và các cụm lắp ráp chuyên dụng khác trong đó tính nhất quán về kích thước là cần thiết.
Thiết bị liên lạc
Các thiết bị liên lạc và tổ hợp điện tử mật độ cao dựa vào các đầu nối và bộ phận dẫn điện chính xác. Việc dập chính xác có thể hỗ trợ việc sản xuất các cấu trúc tiếp xúc nhỏ gọn đòi hỏi hình dạng nhất quán trong quá trình lắp ráp lặp đi lặp lại.
Người mua nên chọn nhà cung cấp Dập chính xác như thế nào?
Việc lựa chọn nhà cung cấp phù hợp không chỉ đơn giản là việc so sánh đơn giá. Đối với các linh kiện điện tử chính xác, khả năng gia công, hệ thống kiểm tra, kinh nghiệm vật liệu, hỗ trợ kỹ thuật và khả năng mở rộng sản xuất có thể có tác động lớn hơn đến tổng chi phí dự án.
Trước khi đặt hàng, người mua nên đánh giá các điểm sau:
- Khả năng kích thước:Xác nhận xem nhà cung cấp có thể đáp ứng một cách nhất quán các dung sai cần thiết hay không.
- Chuyên môn về dụng cụ:Xem xét khả năng thiết kế khuôn, EDM, bảo trì và tối ưu hóa của nhà cung cấp.
- Trải nghiệm vật chất:Đảm bảo nhà sản xuất hiểu rõ về hợp kim đồng, thép không gỉ, titan hoặc vật liệu khác đã chọn.
- Năng lực kiểm tra:Kiểm tra xem các kích thước tới hạn có thể đo được bằng cách sử dụng thiết bị CMM, quang học hoặc thiết bị kiểm tra khác thích hợp hay không.
- Khả năng mở rộng sản xuất:Đảm bảo nhà cung cấp có thể chuyển từ nguyên mẫu hoặc lô thử nghiệm sang sản xuất hàng loạt ổn định.
- Tài liệu chất lượng:Yêu cầu báo cáo kiểm tra và tiêu chí chấp nhận được xác định rõ ràng.
- Truyền thông kỹ thuật:Đội ngũ kỹ thuật nhạy bén có thể giảm bớt những sửa đổi công cụ không cần thiết và sự chậm trễ trong sản xuất.
Kỳ Nhân tuyên bố rằng hoạt động dập của nó hỗ trợ cả sản xuất thử nghiệm hàng loạt nhỏ và sản xuất quy mô lớn hơn. Thông tin sản xuất của công ty cũng nêu bật cơ sở rộng 3.000 mét vuông, hơn 50 nhân viên và đội ngũ R&D chiếm khoảng 15% lực lượng lao động của công ty. Công ty báo cáo xuất khẩu sang hơn 20 quốc gia và khu vực.
Câu hỏi thường gặp
Bộ phận dập chính xác điện tử là gì?
Bộ phận dập chính xác điện tử là các bộ phận kim loại được tạo hình chính xác được sản xuất thông qua quy trình dập chính xác cho các ứng dụng điện tử và cơ điện. Chúng có thể bao gồm các thiết bị đầu cuối, tiếp điểm, lò xo, bộ phận che chắn, giá đỡ dẫn điện và các bộ phận thu nhỏ khác.
Việc dập chính xác có thể đạt được dung sai nào?
Dung sai có thể đạt được phụ thuộc vào vật liệu, hình học, độ dày, thiết kế dụng cụ và điều kiện sản xuất. Qiren báo cáo dung sai kích thước xuống tới ± 0,005 mm cho các ứng dụng dập chính xác phù hợp. Dung sai thực tế phải được xác nhận dựa trên bản vẽ bộ phận cụ thể.
Các linh kiện điện tử phức tạp có thể được tùy chỉnh?
Đúng. Việc dập chính xác tùy chỉnh có thể được phát triển dựa trên bản vẽ của khách hàng, mô hình 3D, thông số vật liệu, kích thước, dung sai, yêu cầu bề mặt và khối lượng sản xuất. Chế tạo khuôn có sự hỗ trợ của EDM đặc biệt hữu ích cho các cấu trúc phức tạp khó sản xuất bằng dụng cụ thông thường.
Những ngành công nghiệp nào sử dụng linh kiện dập điện tử chính xác?
Các lĩnh vực ứng dụng chính bao gồm điện tử tiêu dùng, điện tử ô tô, thiết bị y tế, thiết bị liên lạc, sản phẩm nhà thông minh và các cụm điện tử chính xác khác.
Làm thế nào tôi có thể yêu cầu báo giá?
Việc cung cấp bản vẽ 2D hoặc tệp CAD 3D, thông tin vật liệu, số lượng hàng năm, dung sai tới hạn, yêu cầu hoàn thiện bề mặt và lịch giao hàng dự kiến có thể giúp nhà sản xuất đánh giá dự án và chuẩn bị báo giá chính xác hơn.
Phần kết luận
Khi các thiết bị điện tử tiếp tục trở nên nhỏ hơn và phức tạp hơn, độ chính xác trong sản xuất ngày càng trở nên quan trọng. Dập điện tử chính xác cung cấp sự kết hợp thực tế giữa tính nhất quán về kích thước, khả năng tạo hình phức tạp, tính linh hoạt của vật liệu, chất lượng bề mặt và khả năng mở rộng sản xuất. Với công cụ hỗ trợ EDM, dập có kiểm soát và kiểm tra có hệ thống, các nhà sản xuất có thể sản xuất các bộ phận kim loại thu nhỏ đáp ứng các yêu cầu lắp ráp điện tử đòi hỏi khắt khe.
Kỳ Nhân kết hợp kỹ thuật khuôn chính xác, khả năng xử lý EDM, dập và kiểm tra để hỗ trợ các dự án linh kiện điện tử tùy chỉnh từ phát triển dụng cụ cho đến sản xuất. Nếu bạn đang tìm nguồn cung ứng linh kiện kim loại có độ chính xác cao cho đầu nối, thiết bị điện tử ô tô, thiết bị y tế, thiết bị liên lạc hoặc các cụm lắp ráp chính xác khác,liên hệ với chúng tôiđể thảo luận về bản vẽ, vật liệu, dung sai, khối lượng sản xuất và các yêu cầu dập tùy chỉnh của bạn.
